山西某赤泥干堆场为自然山谷，四面山体合围。公司主要生产氧化铝产品，设计生产规模为氧化铝110.00×10t/a、赤泥136.96×10t/a,生产工艺为拜耳法。赤泥采用湿法渣浆输送方式，经压滤车间压滤脱水后采用干堆方式进行堆存。该赤泥尾矿库设计最终堆积顶部标高为746.0m,下游堆积坝分13级台阶堆筑，每级台阶高度为4.0m,共计52.0m,最终堆积顶部标高为722.0m。尾矿干堆场总坝高为98.0m,总库容为1904.68×10'm3,服务年限为15年。尾矿库纵剖面图见下图。

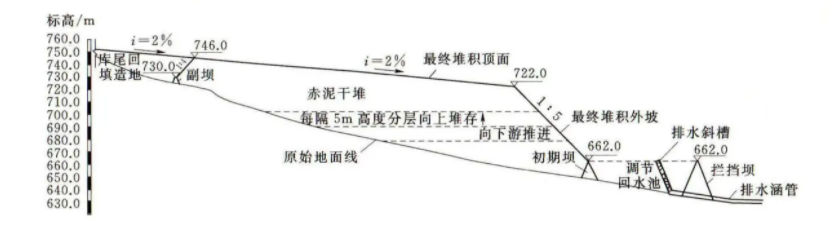

尾矿库纵剖面图
赤泥特性
赤泥的矿物组成主要取决于铝土矿、石灰等矿物的成分和氧化铝的生产工艺，拜耳法所排放的赤泥称为拜耳赤泥，拜耳赤泥的主要成分为铝硅酸钠、铝硅酸钙、钛铁铝硅酸钠、钛酸钙等。
按照《危险废物鉴别标准》(GB5085)的要求，用固体废物浸出液的污染物含量等指标来判别其是否危险废物，而不用固体废物本身及其输送液（附液）的指标来判别。对M《危险废物鉴别标准。(GB5085)的规定，虽然赤泥附液的pH值为12.75，超过12.5的标准，但赤泥浸出液的pH值却2.0~12.5范围内，且污染物（氟化物等），都在标准之下，没有超标，因此可以将赤泥排除在危险废物之外，划为一般工业固体废物。再按照《一般工业固体废物贮存、处置场污染控制标准》(GB18599一2001)的规定判别，赤泥浸出液的pH值在6~9范围之外，赤泥应为第Ⅱ类一般工业固体废物，赤泥库为Ⅱ类作
二.防渗设计
按照《一般工业固体废物贮存、处置场污染控制标准》(GB18599一2001)的规定设i计其环保防渗措施。GB18599标准的第6.2.1条规定：当天然地基的渗透系数大于1.0×10-7c/s时，应当采用天然或人工材料构筑防渗层，防渗层的厚度应相当于渗透系数1.0×10-7cm/s和厚度1.5m的黏土层的防渗性能。
该库区天然基础层不满足渗透系数不大于1.0×10-？cm/s和黏土层厚度不小于1.5m的要求，因此需要采取人工材料进行环保防渗，并按照《土工合成材料应用技术规范》(550290一2014)的规定进行设计。参照《一般工业固体废物贮存、处置场污染控制标准》(GB18599一2001)，干堆场的水平防渗结构有单层衬里结构、复合衬里结构和双层衬里结构3种，结合场区现场踏勘情况，同时参考国内同类型赤泥堆场的设计经验，本项目防渗结构设计采用“0.5m黏土保护层十2mm厚HDPE膜”复合衬里防渗结构。
库盆处理
库区位于溶蚀缓丘内，场地地貌单元属构造、剥蚀及岩溶作用形成的低中山缓丘地貌类型，场地内覆盖层分布不连续，基岩露头与覆盖层交错分布，最高点是场地东北部，狮子梁山头海拔826.0m,最低点是下游沟口地段，海拔635.5m,相对高差190.5m。场区内无居民居住，基岩大部分裸露，植被较发育，斜坡地带以灌木为主，仅低谷地带有少量乔木分布。因干堆场采用全库区铺膜防渗，为满足垫层料及HDPE防渗膜的铺设要求，需要对作区进行开挖处理，开挖原则如下：
(1)对整个库区浅层开挖平整处理，对凸出的岩石进行挖除；对不符合要求的覆盖层进行挖除或置换；对有溶沟、溶槽的地方需采用石渣回填、碾压夯实方式进行处理。平整处理后场地要求整体平顺（按等高线曲率半径不小于20控制），坡角原则上不陡于1：.5,不应有明显折坡，岩坡表面起伏高差不应大于20cm。若受地形限制，无法将库区开挖坡角控制在缓于1：2.5，那么需要对陡于1：2.5的边坡区域的铺膜方案进行调整。
(2)耕植土的开挖及回填。库区内若有耕植土，为了避免不均匀沉降造成对防渗膜的拉裂，应对根植土进行挖除，并根据实际地形确定是否需要换填处理。
(3)石崖出露区域开挖及回填。对出露的石崖进行挖除，并对石崖间高低不平的沟槽、陡坎利用开挖料进行碾压回填，使坡面平顺，达到垫层铺设要求。
(4)陡边坡的开挖。对于坡角陡于1：2.5，无法满足垫层铺设及施工要求，对此区域进行削坡处理为主。
本工程的大部分区域地形较陡，坡度大于37°，局部达到50°，若按照1：2.5的坡比控制进行开挖，那么开挖工程量将十分巨大，为此根据实际地形情况，对不同区域采用不同的开挖方式，对于地形较缓的区域，可按1：2.5的坡比进行控制开挖；对于较陡的坡，按1：1的坡比进行开挖，当按1：1进行开挖完成后，无法进行垫层施工，可采用喷射混凝土代替垫层；终了高程746.0m以上的边坡按1：0.5的坡比进行控制开挖并进行喷锚支护处理。库底及边坡平整后，清除植物根系及石块等尖锐物，填凹修凸，再铺设土工膜，确保土工膜与库底基础层接触良好。
边坡防渗系统结构图（单位：mm）
三.土工膜锚固
HDPE膜在库区边缘进行锚固，每间隔15m高差设置锚固平台，宽度为2m,HDPE
膜在库区内的连接通过焊接完成，HDPE膜与混凝土通过HDPE多脚锁进行连接。在两
侧陡峭山坡上铺设土工膜时，用止水橡皮和锚杆将其锚固在边坡上，以防土工膜倒卷下
来。土质边坡和岩质边坡的土工膜锚固结构图分别下图见图1和图2。

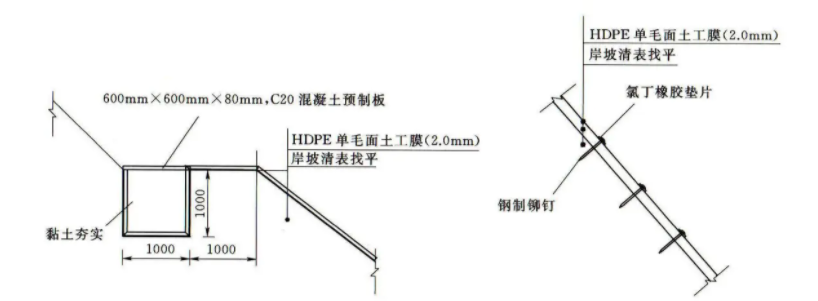

图1 土质边坡土工膜锚固结构图（单位：mm) 图2 岩质边坡土工膜锚固结构图
